盘式变压器油泵产品概述
盘式变压器油泵适用于电力变压器、电炉变压器、电力机车变压器及其它专用变压器的强油循环冷却系统中。是一种电动离心式变压器油泵,该系列油泵采用轴向气隙感应盘式电动机,叶轮与电机为一体,构成转子部件,电机定子与底座焊接在一起,构成定子部件。使整机具有结构紧凑、体积小、重量轻等特点。其电机转子与定子的气隙为轴向装配,运行过程中无抽膛现象,轴承可根据用户需求选用,保证运行状态良好,增加使用寿命。从经济上分析,盘式泵具有节能降耗的优势。
2 使用环境
2.1 环境温度:-30℃ ~ 50℃
2.2 输送液体:变压器油
2.3 变压器油泵入口油温******:95℃,******:高于变压器油凝固点5℃。
2.4 电源为三相交流电,额定电压为380V,额定频率为50Hz。
2.5 工作方式:连续运行。
2.6 油泵轴承在正常使用维护保养条件下,运转寿命至少5年。

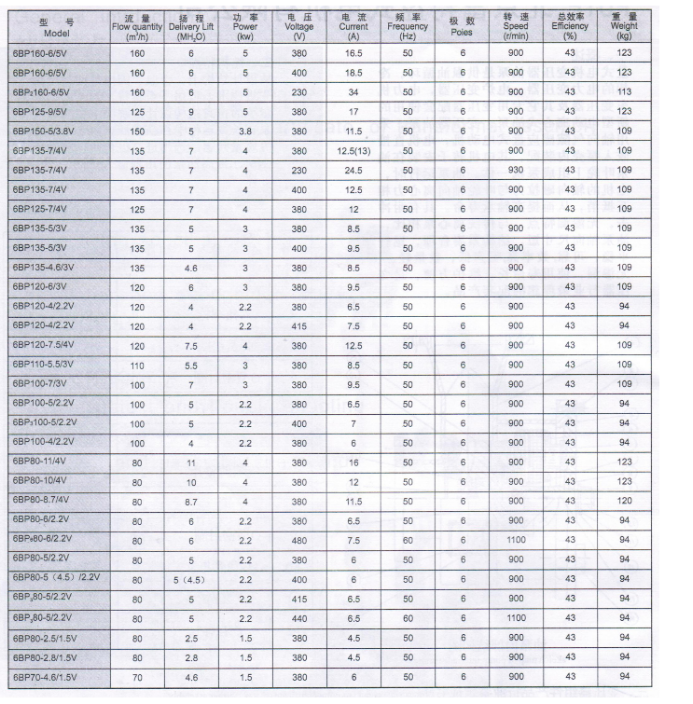

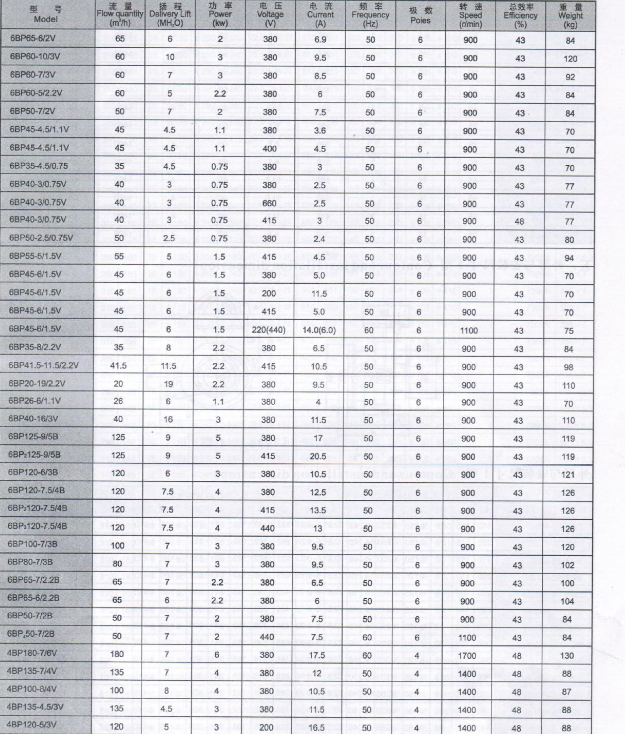

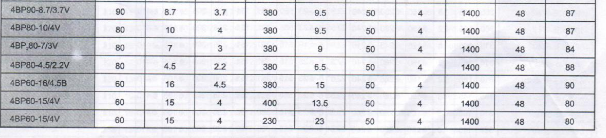

3. 产品型号及技术参数(见附表一)
4 外形及安装尺寸(见附表二与附图)
5.安装 使用 维护
5.2.1 检查电机定子绕组热态绝缘电阻,用500V兆欧表测量时,不低于1MΩ。
5.2.2 叶轮旋转方向由接线盒端子U、V、W与电源A、B、C对应关系决定,相对应时,为正方向。
5.2.3 在进油口处拨动叶轮,转动应轻快灵活,如有停滞或磨擦现象,必须校正叶轮偏摆,其两密封环直径处圆跳动应不超过0.1mm。
5.2.4 油泵在空载状态下运行,应在进油口注入少量变压器油,保证轴承的润滑作用,试验时间不得超过5分钟,运转时声音应均匀和谐,无杂音。
5.2.5 油泵安装在管路中,运行前应先向内腔注满变压器油,并打开放气塞排除空气后封好。
5.2.6 为保证油泵安全可靠运行,控制电路应有安全保护措施。
5.3 维护
5.3.1 油泵在运行中发现下列情况之一者,应立即停机检查,排除故障方能投入运行。
5.3.1.1 运行中发现声音异常或噪声大时;
5.3.1.2 电源电压与额定值的偏差超过 ± 5%时;
5.3.1.3 额定电流增大,温升过高时;
5.3.1.4 电机绝缘电阻过低时;
5.3.1.5 流量达不到额定值时;
5.3.1.6 油泵运行中出现气泡时。
5.3.2 在油泵检修与保养过程中,解体后重新装配应注意以下几点:
5.3.2.1 拆解现场必须清洁干燥,油泵零件尤其是定子表面无导电物质及其它有害杂质,以保证绝缘介电强度。
5.3.2.2 绝缘介电强度试验,绕组重绕时试验频率为50Hz,电压为2000V-1min,重复耐电压试验为1600V-1min。
5.3.2.3 密封橡胶件保证弹性良好,未老化,表面光滑无划痕,否则更换。
5.3.2.4 机座、蜗壳、出线盒、后端盖等主要零部件止口密封处,应无磕碰、划伤、锈蚀等质量缺陷,防止渗漏。
5.3.2.5 叶轮与轴承磨损严重时应及时更换。
5.3.2.6 装配后应经75℃~85℃变压器油、0.5MPa压力,历时6h的渗漏试验检查。
订货号KHPB品牌长春帝尔电机厂,富特货号KHPB型号6BP 40-3/0.75V材质钢板性能无泄露用途流程泵驱动方式电动输送介质油泵泵轴位置边立式叶轮结构敞开式叶轮叶轮吸入方式单吸式流量40(m3/h)叶轮数目1扬程3(m)汽蚀余量0(m)吸入口径90(mm)排出口径90(mm)结构原理中开泵级数单级重量60(kg)电压380(V)功率0.75(kw)是否跨境货源否
